Filtro coalescente PRO XF
Los filtros PRO XF se encuentran disponibles en carcasas bridadas DN80 y DN100 y con rosca de 2″, 2 1/2″ y 3″, y ofrecen una gama robusta y compacta de filtros coalescentes ideal para su uso en instalaciones de múltiples compresores y paquetes basados en patín.
La facilidad de instalación y mantenimiento ha sido fundamental en el diseño de PRO XF. Un diseño de carga superior proporciona un fácil acceso al elemento filtrante a través del tapón de rosca, y el mango del elemento de agarre simple («Easy Grip») facilita un cambio de elemento rápido y efectivo. Con un nuevo drenaje accesible desde el exterior, que elimina la necesidad de acceder a la parte interior de la cubeta del filtro para eliminar el drenaje, el mantenimiento nunca ha sido tan fácil.
Los elementos filtrantes únicos de PRO XF fueron diseñados para ofrecer un rendimiento óptimo en línea con los más altos estándares de pureza de aire cuando se prueban de acuerdo con la norma ISO 8573-1:2010.
Presión diferencial líder en el mercado <125 mbar en los grados X1 y XA.
- FUNCIONES CLAVE Y BENEFICIOS
- INFORMACIÓN TÉCNICA DEL ELEMENTO
-
FUNCIONES CLAVE Y BENEFICIOS
Los filtros PRO XF se diseñaron para aplicaciones de gran caudal y presiones de funcionamiento de hasta 16 barg. Adoptan un enfoque revolucionario en el mercado tradicional de filtros con brida fabricados y proporcionan un diseño modular compacto y flexible.

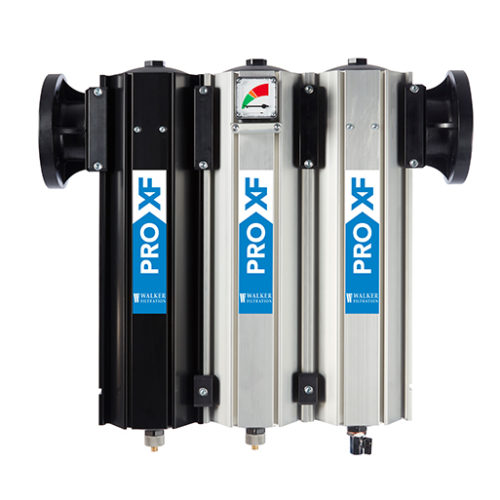

El paquete completo se encuentra disponible como filtros individuales con rosca y con bridas, mediante la integración de un «módulo» de filtro con conectores de línea delgada, por lo que es ideal para una solución multibanco.
La facilidad de instalación y mantenimiento ha sido una de las principales consideraciones en el diseño de PRO XF, que minimiza el tiempo de inactividad del sistema asociado con el servicio y mantenimiento y proporciona una eficiencia operativa enormemente mejorada.
-
INFORMACIÓN TÉCNICA DEL ELEMENTO
Grado
X25
X5
X1
XA
ACEliminación de partículas25 micrones5 micrones1 micrones0,01 micrones0,01 micronesClase de tamaño máximo de partículas**-3211Contenido máximo de aceite-4211Máximo arrastre de aceite a 20 °C (68 °F)10 mg/m³5 mg/m³0,1 mg/m³0,01 mg/m³0,003 mg/m³Pérdida de presión: limpio y seco30 mbar 0,4 psi40 mbar 0,6 psi75 mbar 1,1 psi100 mbar 1.5 psi75 mbar 1.1 psiPérdida de presión: saturada50 mbar 0,7 psi75 mbar 1,1 psi150 mbar 2,2 psi300 mbar 4,4 psi-Pérdida de presión: cambio de elementos400 mbar 6 psi400 mbar 6 psi400 mbar 6 psi400 mbar 6 psial menos cada 6 mesesTemperatura máxima80 °C 176 °F80 °C 176 °F80 °C 176 °F80 °C 176 °F50 °C*** 122 °F***Presión máxima de trabajo16 barg 232 psig16 barg 232 psig16 barg 232 psig16 barg 232 psig16 barg 232 psigColor de la tapa del elementoNegroVerdeRojoAzulNegro* Conforme a ISO 8573-1:2010 ** Temperatura máxima de funcionamiento recomendada 25 °C (77 °F)
-
Lo último en rendimiento de filtración
Los filtros se encuentran disponibles en sus formatos con rosca y con brida, y se pueden instalar de manera individual o en conjunto a través conectores de línea delgada.
El diseño de carga superior hace que el acceso al elemento filtrante interno sea rápido y sencillo, y elimina la necesidad de retirar el drenaje durante el cambio de elemento.
El diseño de PRO XF, que ahorra espacio, es hasta un 65 % más ligero y un 45 % más pequeño en comparación con los modelos fabricados.
El exclusivo drenaje de fácil acceso se puede desmontar desde el exterior, y se suministra de serie en todos los modelos.
